空動扇　HOME　＞　設置方法（動画）

設置方法

①ハウスビニールを直径約15cm程度
　切り取ります

②本体をビニールの中に下から
　押し込む

③スペアパイプを密着させて
　固定する

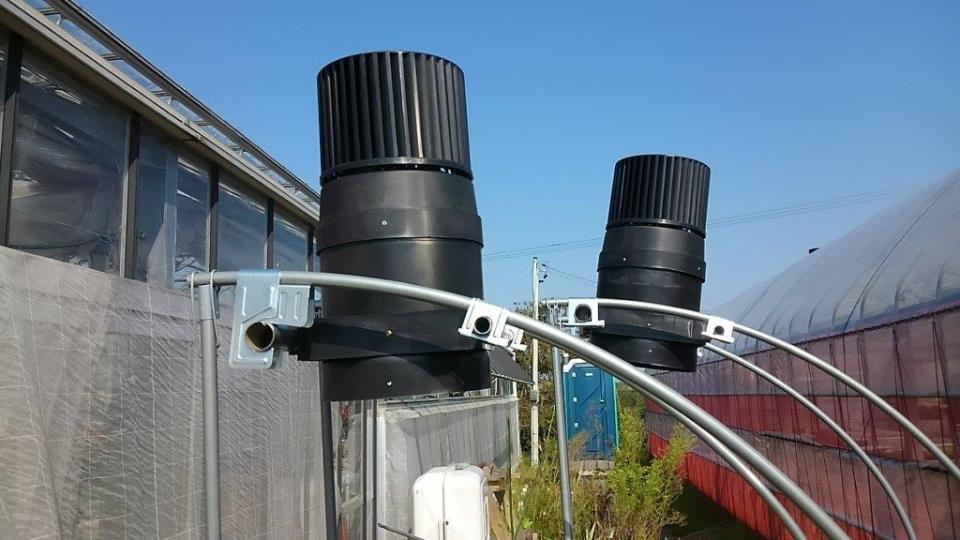

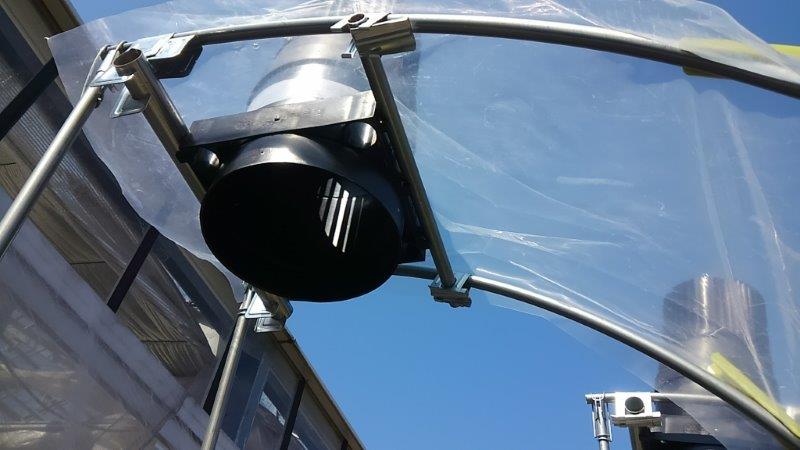

④完成写真

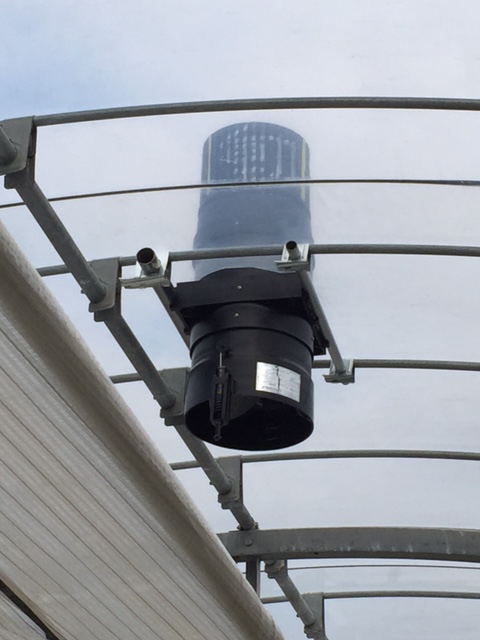

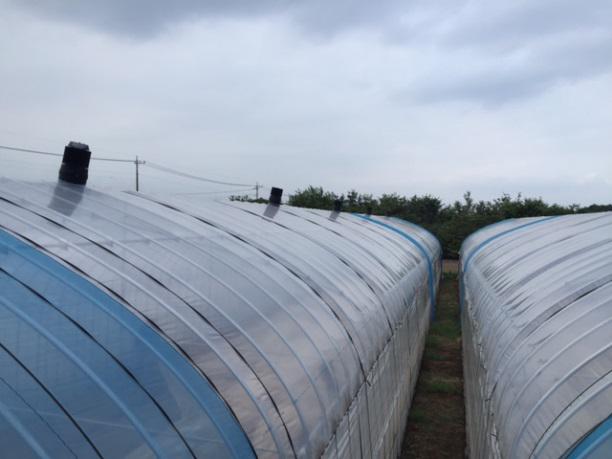

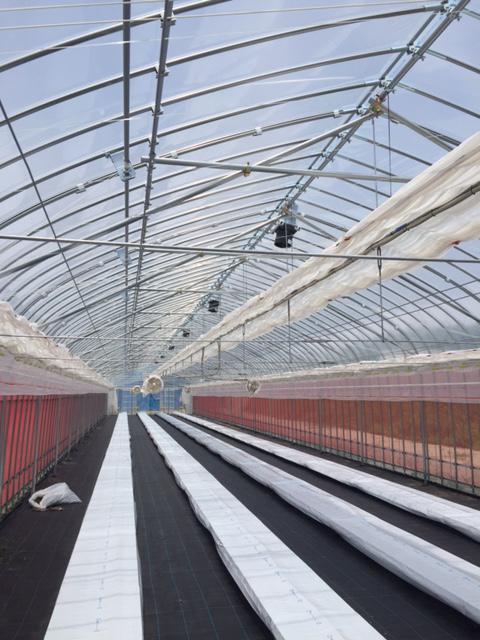

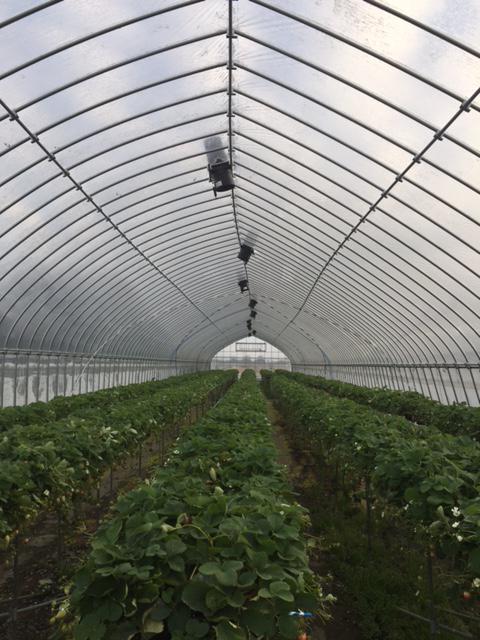

設置完成写真

■空動扇

■空動扇ソーラー

【詳細】設置方法の手順

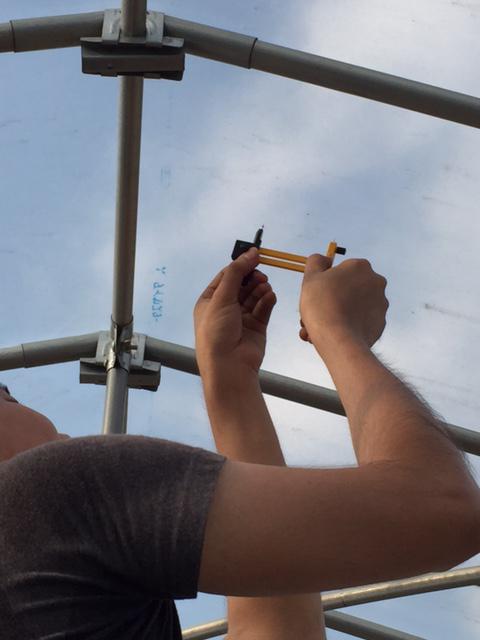

①コンパスカッターで直径15㎝の穴をあけます

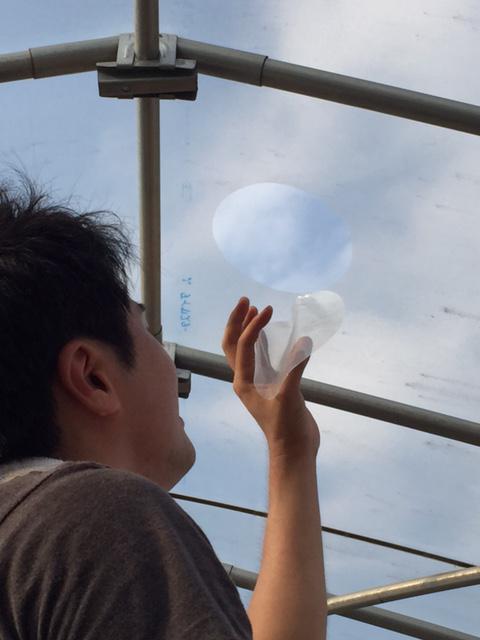

②写真のようにきれいに抜き取れます

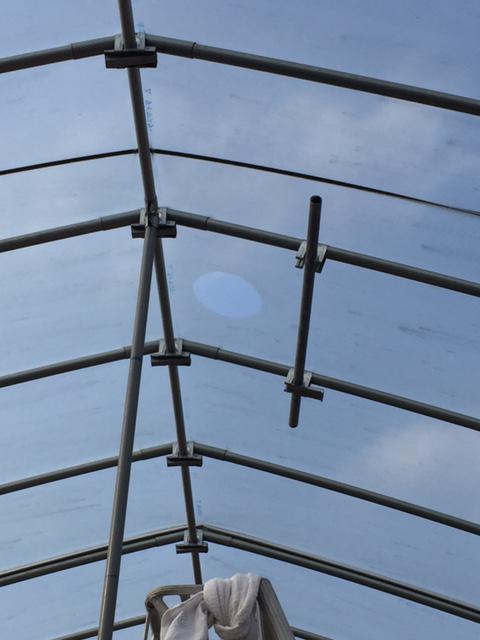

③補助パイプを予め仮止めしておきます

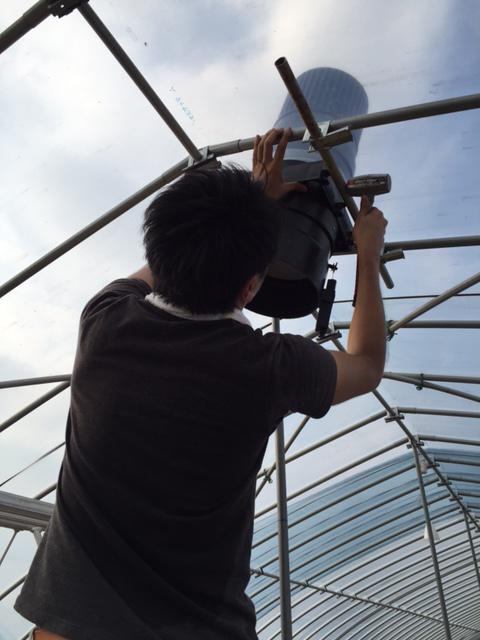

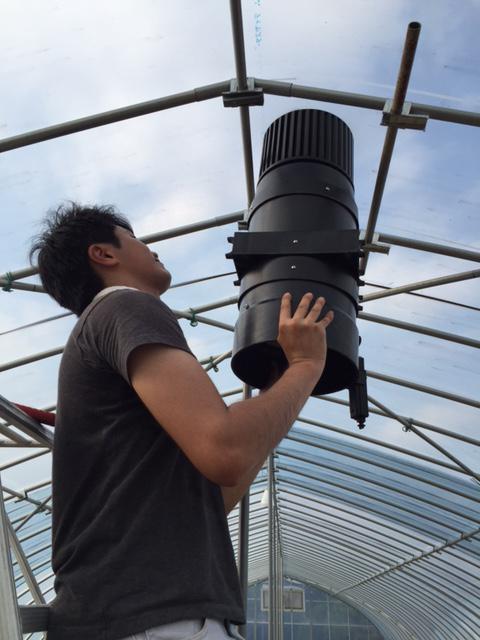

④予めビス止めした空動扇SOLARの中心を穴にあて、垂直に上に突き上げます

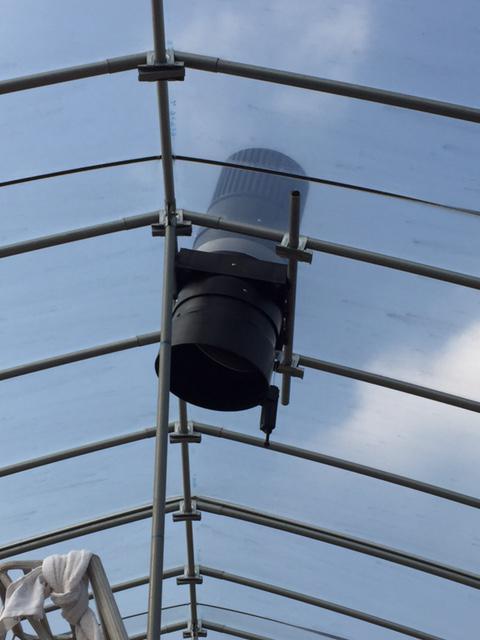

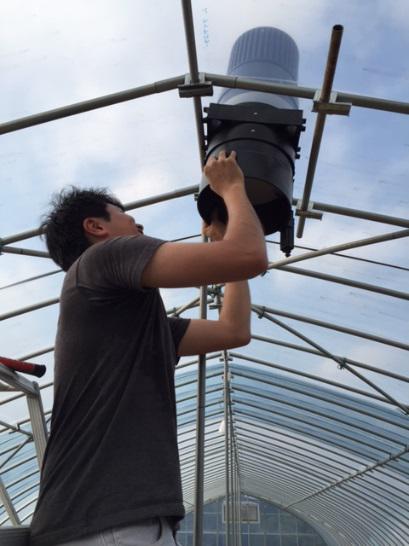

⑤仮止めしておいた補助パイプを挟み込むように固定します

⑥これで完成！！非常に簡単です

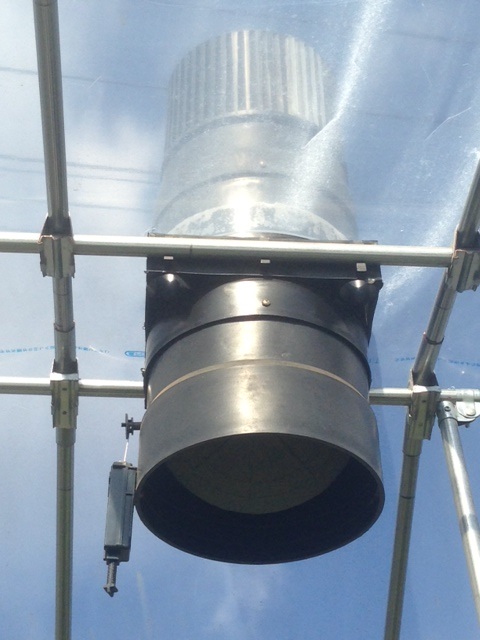

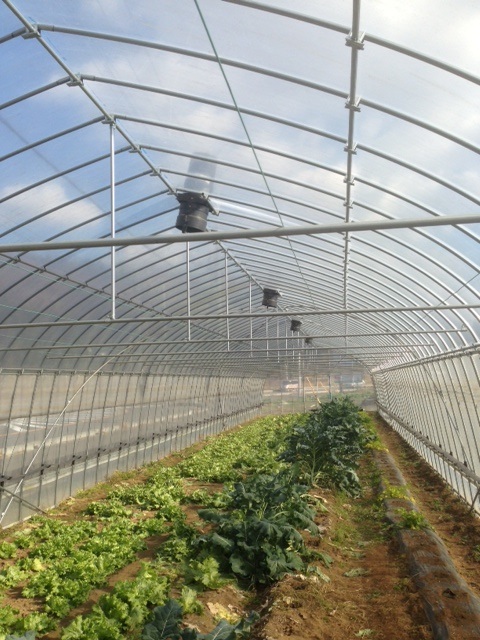

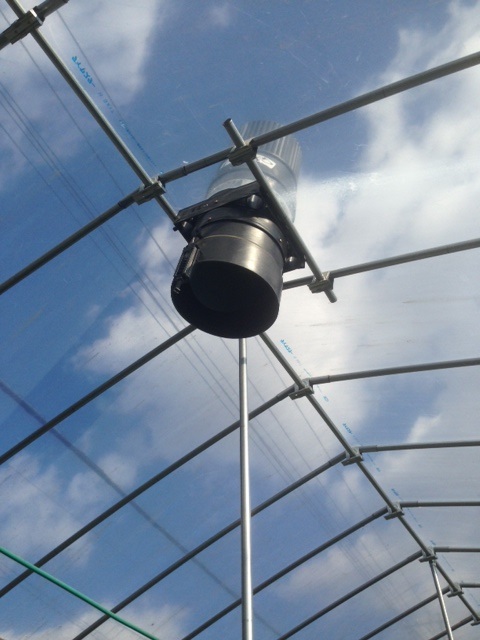

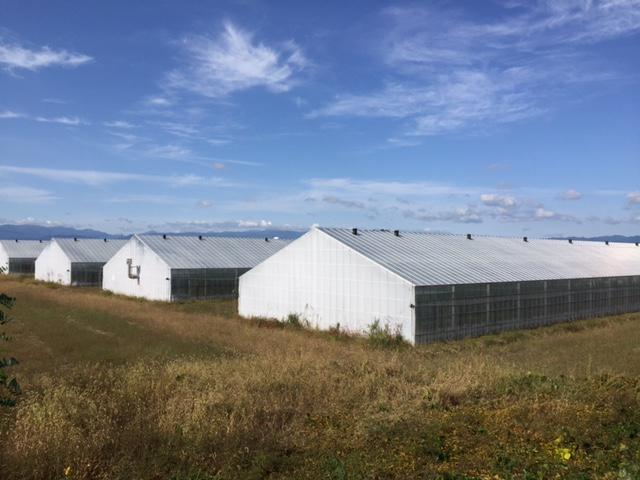

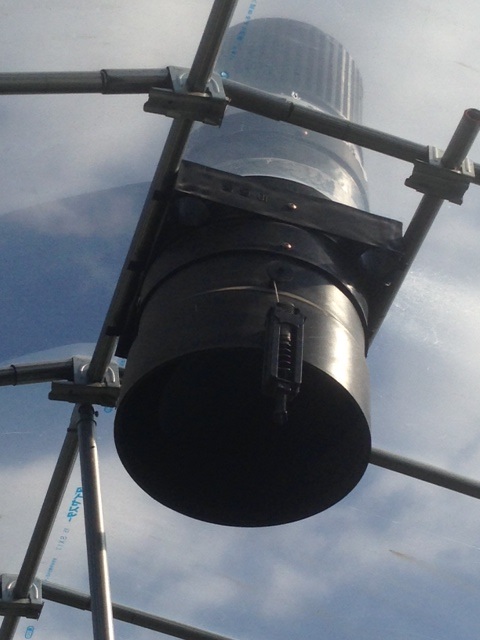

⑦完成写真

空動扇の機能（動画）

■温度調節機能の構造

①形状記憶合金がビニールハウス内の温度を感知

空動扇本体の横についている形状記憶合金製のスプリングがビニールハウスの中の温度を感知します。

②熱を感知して自動で弁が開きます

スプリングが一定の熱を感知すると形状が変わり、それによって中央の弁が自動で開きます。（この動画ではドライヤーでスプリングに熱を与えて弁を動かしています）

③これにより中の熱の放出、換気を実践

自動で開いた弁からビニールハウス内の熱や各種肥料などから排出されるガスを放出してくれます。

■換気、風害対策機能の構造

①ビニールハウス内からの微風にも反応

熱によって開いた弁から出るビニールハウス内の微風で上のファンが回って空気の循環が円滑に行われます。

②外側の風を受けて回転

無動力自動温度調節換気扇はファンの回転速度(RPM)が1300まで高まることによって無動力換気扇1台が電動モーター1/2馬力の威力を発します。このような原理で風によって無動力換気扇の開閉弁が自動で開かれてハウス内部の空気を速い速度で外部で排出してくれます。

③実際に設置した状態の動作

動画のように弁が自動で開いて換気をして、上のファンが回転して換気を行います。

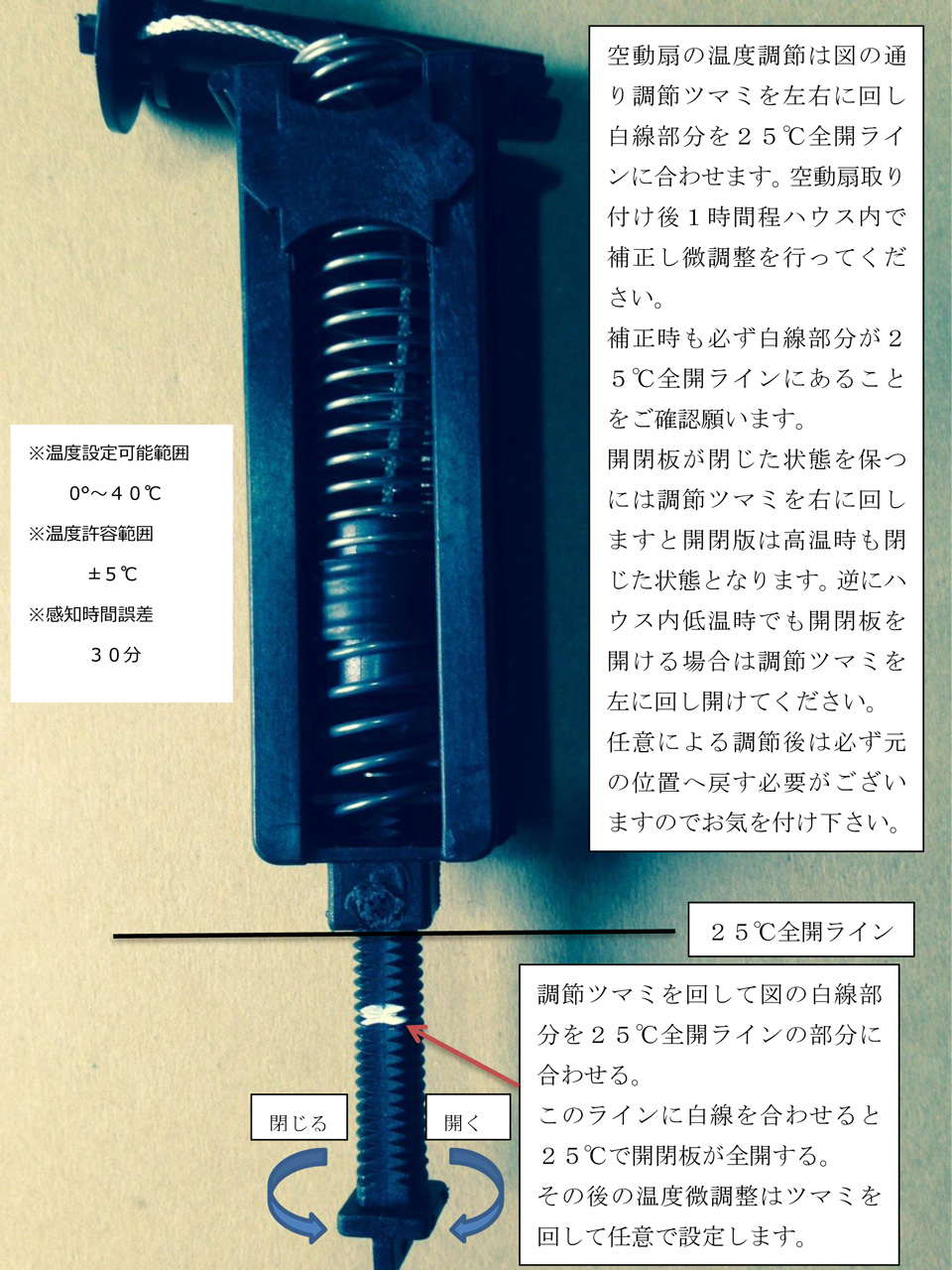

空動扇温度調節方法について
